Защита стены от печи и камина: материалы, экран и отступы

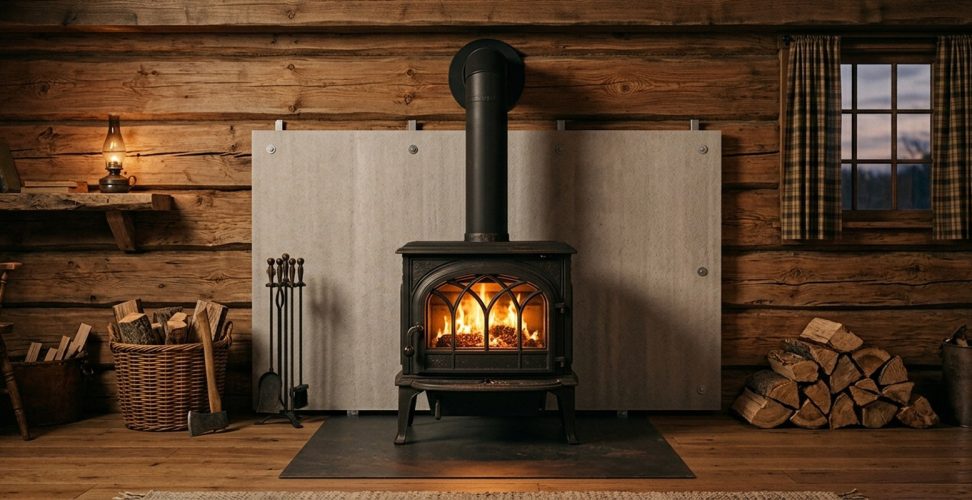

Горючую стену рядом с печью или камином защищают негорючим экраном с воздушным зазором: к стене через дистанционные втулки крепят теплоизолирующий слой из базальтового материала, сверху закрывают негорючей плитой (фиброцемент, ФАСПАН) или листом нержавеющей стали. Зазор 20-30 мм внизу и вверху оставляют открытым, чтобы воздух уносил тепло. Сколько отступать от стены, указывает паспорт конкретной печи, а экран позволяет поставить печь ближе, чем к незащищённой стене. Ниже: из чего собрать защиту, как её смонтировать и что сделать с полом и потолком.

Зачем защищать стену возле печи

Стена из дерева, бруса, каркаса или обычного гипсокартона рядом с печью нагревается часами, сезон за сезоном. Дерево от такого нагрева постепенно темнеет и обугливается, и однажды может затлеть без открытого огня. Сильнее всего это касается металлических печей и печей-каминов со стеклом: они отдают много тепла излучением прямо на ближайшую поверхность. Кирпичная стена и стена из газобетона такой защиты не требуют, а деревянная баня, сруб и каркасный дом требуют её почти всегда.

Защита решает две задачи: не даёт стене перегреваться и позволяет поставить печь ближе к стене, сэкономив место. На сколько ближе, производитель указывает в паспорте печи для защищённой и незащищённой стены.

Какие отступы соблюдать

Точное расстояние от печи до горючей стены задаёт паспорт печи: у разных моделей оно отличается в разы, и требования производителя главнее любых «средних» цифр из интернета. Если паспорта нет, ориентируются на противопожарные нормы для печного отопления.

• Защита стены по размеру. Экран делают шире печи с каждой стороны и выше её верха, а не точно по габаритам. Конкретный запас указан в паспорте печи и в инструкции производителя.
• Пол перед топкой. Горючий пол перед топочной дверцей закрывают металлическим листом размером не меньше 700 × 500 мм, длинной стороной вдоль печи.
• Проход через потолок. Дымоход проводят через перекрытие в потолочно-проходном узле, а не впритык к доскам.

Как устроен защитный экран: слои

Рабочая схема экрана для деревянной стены состоит из трёх слоёв и воздушной прослойки. Порядок от стены к печи:

1. Воздушный зазор 20-30 мм. Экран крепят к стене на негорючих дистанционных втулках. Зазор не закрывают ни снизу, ни сверху: холодный воздух заходит внизу, нагретый выходит вверху и уносит тепло.
2. Теплоизолирующий слой. Базальтовый картон или базальтовый огнезащитный материал задерживает тепловой поток.
3. Негорючая лицевая плита. Фиброцементная плита, декоративная панель ФАСПАН или лист нержавеющей стали принимают на себя излучение печи и дают аккуратный внешний вид.

Иногда делают упрощённый вариант: негорючая плита на втулках без утеплителя. Он работает, если печь стоит не вплотную и паспорт это допускает. Обратная ошибка, когда защиту приклеивают прямо к стене без зазора: тепло проходит через плиту и греет дерево почти так же, как без экрана.

Материалы для защиты стены

Для экрана подходят только негорючие материалы. Ниже то, что используют чаще всего, с характеристиками из карточек товаров.

Базальтовый картон и МБОР

Базальтовый картон делают из огнеупорного базальтового волокна с неорганическим связующим. Лист 1250 × 600 × 10 мм легко режется ножом и ставится под лицевую плиту экрана. Базальтовый огнезащитный материал МБОР поставляется рулоном шириной 1500 мм, держит до 700 °C (кратковременно до 900 °C) и бывает фольгированным: фольга обращается к печи и отражает часть тепла.

Фиброцементная плита

Фиброцементная плита Cembrit Multiforce Sauna 1200 × 600 × 9 мм относится к классу негорючих материалов НГ. Рабочий диапазон, в котором она не меняет свойства, от -80 до +150 °C, максимальная температура нагрева 600 °C. Плита не гниёт и не деформируется от влаги, поэтому её выбирают для экранов в банях и саунах. Это лицевой слой: на поверхности экрана температура заметно ниже, чем у стенки печи.

Панели ФАСПАН

Плиты ФАСПАН собраны на той же фиброцементной основе с классом огнестойкости А1 (НГ), а лицевой рисунок под камень или кирпич нанесён термопечатью. Производитель рекомендует их для облицовки стен за отопительной печью и печью-камином и для парных. Решение для тех, кому нужен экран, который не выглядит как техническая плита.

Плита Суперизол для короба камина

Плита Суперизол из силиката кальция толщиной 30 мм держит до 1000 °C. По данным производителя, при 500 °C с одной стороны плиты на внешней поверхности остаётся около 89 °C. Её применяют для монтажа короба каминной топки, изоляции перекрытий и термокороба вокруг элементов дымохода.

Экран из нержавеющей стали

Готовый защитный экран 1000 × 1000 мм из нержавеющей стали чаще ставят в бане за банной печью. Металл хорошо отражает тепло, но сам сильно нагревается, поэтому его тоже крепят с воздушным зазором, а при близкой установке печи подкладывают под него базальтовый слой.

Монтаж защиты стены: пошагово

Экран собирают до установки печи, пока к стене есть свободный доступ. Размер считают от габаритов печи с запасом в стороны и вверх.

1. Разметьте границы экрана. Обведите на стене контур печи и добавьте запас в стороны и над печью.
2. Установите дистанционные втулки. Закрепите на стене негорючие втулки или профиль, чтобы между стеной и экраном остался зазор 20-30 мм.
3. Закрепите теплоизолирующий слой. Нарежьте базальтовый картон или МБОР по размеру и уложите без щелей, фольгой в сторону печи.
4. Смонтируйте лицевую плиту. Прикрутите фиброцементную плиту, ФАСПАН или стальной лист через втулки, оставив снизу и сверху открытые щели для воздуха.
5. Защитите пол. Под печью и перед топкой уложите негорючее основание и предтопочный лист не меньше 700 × 500 мм.
6. Проверьте зазоры перед первой протопкой. Убедитесь, что вентиляционный зазор не закрыт плинтусом или отделкой, а печь стоит на отступе из паспорта.

Защита в бане: что учесть

В парной к нагреву добавляется влажность, поэтому лицевой слой берут влагостойкий: фиброцементную плиту для саун или ФАСПАН. Обычный гипсокартон и ОСП как защита не годятся, они горючие или разрушаются от пара. Стены и потолок парной дополнительно закрывают отражающей фольгой: фольга на крафт-бумаге рассчитана на помещения с температурой выше 100 °C и возвращает тепло внутрь парной. Это теплоизоляция стен, а не противопожарный экран, за печью её не используют вместо базальта и негорючей плиты.

Через потолок бани трубу проводят в потолочно-проходном узле (ППУ 500 × 500 мм под трубу 200 мм) вместе с утеплённой сэндвич-трубой. Подробно про разделку и проход через перекрытие написано в статье о шибере, задвижке и разделке дымохода.

Частые ошибки

• Экран вплотную к стене. Без воздушного зазора тепло проходит через плиту и греет дерево.
• Зазор закрыт сверху и снизу. Воздух перестаёт двигаться, и прослойка превращается в духовку.
• Гипсокартон вместо негорючей плиты. Обычный ГКЛ не рассчитан на постоянный нагрев от печи.
• Экран по размеру печи. Защита должна выходить за габариты печи в стороны и вверх.
• Забыли про пол. Угли из топки падают на пол перед дверцей, без предтопочного листа горючий пол обугливается.
• Отступ «на глаз». Расстояние до стены берут из паспорта печи, а не по совету соседа.

Часто задаваемые вопросы

Чем защитить деревянную стену от печи?

Негорючим экраном с воздушным зазором 20-30 мм: на втулках к стене крепят базальтовый картон или МБОР, а сверху фиброцементную плиту, ФАСПАН или лист нержавеющей стали. Зазор снизу и сверху оставляют открытым для движения воздуха.

На каком расстоянии ставить печь от стены?

На расстоянии из паспорта конкретной печи: производитель указывает отступ отдельно для защищённой и незащищённой горючей стены. Защитный экран позволяет поставить печь ближе к стене, чем без защиты.

Что лучше: базальтовый картон или фиброцементная плита?

Это разные слои одного экрана. Базальтовый картон задерживает тепло и ставится под облицовку, фиброцементная плита (класс НГ, нагрев до 600 °C) служит прочным лицевым слоем. Надёжнее использовать оба материала вместе.

Можно ли защитить стену гипсокартоном?

Обычный гипсокартон как защиту от печи не используют: он не рассчитан на постоянный нагрев. Для экрана берут негорючие плиты: фиброцемент, ФАСПАН класса А1 или силикат кальция.

Нужен ли воздушный зазор между экраном и стеной?

Да. Зазор 20-30 мм с открытыми щелями внизу и вверху создаёт тягу воздуха, которая уносит тепло. Экран, приклеенный вплотную к стене, передаёт тепло дереву почти без потерь.

Какого размера должен быть лист перед топкой?

Не меньше 700 × 500 мм, длинной стороной вдоль печи. Металлический предтопочный лист защищает горючий пол от выпавших углей.

Чем защитить стену за печью в бане?

Влагостойкой негорючей плитой: фиброцементной плитой для саун или панелями ФАСПАН поверх базальтового слоя, либо экраном из нержавеющей стали с зазором. Фольга для бани утепляет стены парной, но не заменяет противопожарный экран.
